Ventilo-convecteurs hydrauliques, cassettes 4 voies, gainables
Exeltec est un spécialiste du chauffage par unités terminales hydrauliques, ventilo-convecteurs, cassettes 4 voies et gainables. Chaque gamme d’unités listée ci-dessous permet de répondre aux besoins spécifiques de chaque bâtiment (ancien, neuf), et de chaque utilisateur en fonction de son activité. Cliquez sur les puces ci-dessous afin d’accéder à la présentation détaillée et aux caractéristiques techniques des différentes gammes.
Ventilo-convecteurs
Gainables moyenne et haute pression
Cassettes 4 voies
Gamme design
Ventilo-convecteurs hydrauliques, cassettes 4 voies, gainables
Les unités terminales hydrauliques, ventilo-convecteurs hydrauliques, cassettes 4 voies, gainables sont des produits qui permettent le chauffage et le rafraîchissement de locaux industriels et tertiaires très bien à moyennement isolés. Elles utilisent un fluide caloporteur (eau chaude ou eau glacée) produit par une chaudière, une PAC (pompe à chaleur), un chiller etc. et sont équipées d’une batterie eau et d’un ventilateur de soufflage. L’unité terminale hydraulique se présente soit sous la forme d’un gainable mural ou en faux plafond, soit sous la forme d’un ventilo-convecteur mural ou en plafonnier, soit sous la forme d’une cassette 4 voies encastrée dans le faux plafond. L’unité terminale hydraulique est associée à de nombreux accessoires d’installation (montage, raccordement) et de régulation. L’unité terminale hydraulique, que ce soit un gainable, une cassette ou un ventilo convecteur, représente ainsi la solution de diffusion privilégiée et idéale des solutions de production de chaleur ou de rafraichissement à fort rendement et à faible consommation d’énergie.
Exeltec propose plus de 300 modèles d’unités terminales hydrauliques qui se déclinent en 4 gammes :
– Gainables XT : 2 ou 4 tubes / moteurs AC 3 vitesses ou EC avec ventilation modulante / Servitudes hydrauliques réversibles / Montage apparent ou encastré.
– Ventilo-convecteurs VX : 2 ou 4 tubes / moteurs AC 3 ou 6 vitesses ou EC Inverter ou Greentech avec ventilation modulante / Servitudes hydrauliques réversibles / Montage apparent ou encastré / Installation verticale ou horizontale.
– Cassettes 4 voies KX : 2 ou 4 tubes / moteurs AC 3 vitesses ou EC avec ventilation modulante / Montage encastré en faux plafond / Grille en ABS standard / Grille design Effetto avec effet coanda
– Ventilo-convecteurs ART-U: 2 tubes / Moteur EC avec ventilation modulante / Montage apparent design / Design personnalisable avec épaisseur de seulement 10cm.
Nos Responsables Produits et nos Technico-Commerciaux sont à votre disposition pour répondre à toute vos consultations. N’hésitez pas à nous consulter au 04 78 82 01 01 ou par mail sur info@exeltec.fr
Ventilo-convecteur hydraulique
Les ventilo-convecteurs offrent la qualité de confort enveloppant d’un système de chauffage convectif. Ils sont particulièrement indiqués pour tous les locaux à risque ou classés ICPE (bâtiments logistiques type ICPE 1510 ou prescriptions APSAD) sauf zone ATEX. Ils sont associés à une chaudière eau chaude, une PAC ou un Chiller en amont et à des destratificateurs d’air (rabatteurs thermostatés, bi-flux ou à pales) en aval. Disponibles avec des batteries à plusieurs rangs ils peuvent fonctionner à des régime basse température.
Le dimensionnement d’un ventilo-convecteur passe d’abord par un calcul précis des déperditions et des apports thermiques (température de confort, température extérieure de référence, déperditions statiques ou apport mur et toiture, déperditions volumiques, coefficient de grande hauteur et d’inertie etc.) permettant de faire une première analyse de la puissance à installer. On sélectionnera ensuite le modèle de ventilo-convecteur dans la gamme en fonction du taux de brassage choisi et du ratio de surface par unité terminale hydraulique. Ces ratios seront bien entendu différents et adaptés selon le niveau de confort souhaité.
Le ventilo-convecteur s’adapte aussi bien à des locaux industriels qu’à des locaux de vente. Les gammes proposées comportent des étagements importants pour le débit d’air permettant de répondre à de nombreux types de besoins.
Le ventilo-convecteur représente une solution simple et efficace durant toutes les phases du process d’installation (devis simple et clair à la vente, colisage simplifié à la livraison, montage et raccordement aisé des éléments etc.).
Particularités des ventilo-convecteurs
Les ventilo-convecteurs et les unités terminales hydraulique d’un point de vue général, sont des appareil à air pulsé et font partie de la famille des techniques de chauffage par convection ou de rafraîchissement par air pulsé (ils produisent de l’air chaud ou de l’air froid selon les conditions). De conception classique ou design, les ventilo-convecteurs 2 tubes et 4 tubes disposent d’un échangeur à haut rendement en tubes de cuivre et ailettes en aluminium, avec des collecteurs en laiton et vannes de purge d’air. Les raccords hydrauliques sont réversibles dans la phase d’installation. L’échangeur hydraulique (le générateur de chaleur) est raccordé au réseau hydraulique eau chaude ou eau froide (pour les modèles 4 tubes). Les calories (ou l’air rafraichi pour les ventilo-convecteurs eau glacée) sont diffusées par l’intermédiaire d’un ventilateur centrifuge. Les ventilo-convecteurs sont généralement installés soit en applique murale pour un soufflage horizontal, soit au plafond dans le cas de soufflage vertical (possible également en soufflage froid grâce à des pompes de relevage et des bacs de recueilli des condensats). Il est également possible d’installer les unités terminales hydrauliques encastrées dans les murs ou les faux plafond, en y ajoutant des plenums d’aspiration et de soufflage. Les ventilo-convecteurs participent au confort de l’air ambiant en maintenant des températures homogènes dans le local. On obtient un chauffage air chaud ou air rafraichi à la fois économique et performant avec un avantage prix évident. Disponibles avec une large gamme d’accessoires, l’unité terminale hydraulique peut être personnalisée au souhait de l’utilisateur, avec des régulations par zone, la communication GTC en modbus, des plénums de reprise et de soufflage, la possibilité de faire de l’apport d’air neuf.
Le confort avec un ventilo-convecteur
Le ventilo-convecteur produit un confort thermique à la fois doux et enveloppant. La large gamme d’unités terminales Exeltec (plusieurs centaines d’appareils disponibles) permet de dimensionner l’installation au plus près du besoin. Il est ainsi toujours possible de sélectionner le modèle précis par rapport à la puissance thermique et au débit d’air désiré parmi les gammes de produits proposés. On évite ainsi tout phénomène de surpuissance ou à l’inverse de sous dimensionnement. Exeltec propose également en option une large gamme de thermostats, des versions économiques simples, aux versions les plus évoluées (versions GTciables disponibles avec système de régulation spécifique). On contrôle ainsi parfaitement le point de consigne de l’air ambiant et on maitrise la consommation d’énergie en optimisant les plages de fonctionnement (réduit ou hors gel en plages nuits ou hors occupation). Les kits plenums de raccordement disponibles en option jouent le rôle d’un véritable optimisateur de flux sur la partie air repris et sur la diffusion d’air chaud ou d’air froid. La gamme spécifique de ventilo-convecteurs avec moteur EC offre un confort incomparable et un gros potentiel d’économie d’énergie: avec un moteur modulant EC à aimant permanent (technique brushless limitant la consommation électrique), le débit de ventilation module en fonction des besoins et génère ainsi d’importantes économies sur la consommation électrique et énergétique. Les ventilo-convecteurs sont également très performants pour le chauffage des locaux tertiaires avec un très bon niveau de confort acoustique et une qualité de diffusion optimisée.
Les questions à se poser avec un ventilo-convecteur
Comme pour tout appareil de chauffage, le ventilo-convecteur doit respecter un minimum de règles de prescription, de dimensionnement, installation et utilisation, afin d’éviter de dépasser les limites de fonctionnement de l’appareil. Le dimensionnement de l’installation devra prendre en compte un certains nombres de critères qui détermineront le type de ventilo-convecteur à sélectionner, la régulation, les accessoires d’installation et le type de diffusion souhaité:
- Hauteur du bâtiment et isolation du bâtiment: les techniques air chaud par convection correspondent à des bâtiments très bien à moyennement isolé avec des hauteurs faibles à moyennes. Des bâtiments de très grande hauteur et/ou sans isolation pourront difficilement être traités de façon performante avec ces appareils;
- On procède ensuite au calcul des déperditions statiques (parois, toiture, surface vitrées, ouvertures) et au calcul des déperditions volumiques (renouvellement d’air naturel et mécanique). Ce calcul donne une puissance estimée à installer que l’on va pondérer par un certain nombre de coefficients (grande hauteur, inertie etc.);
- Une fois la puissance à installer calculée on estimera le taux de brassage de l’installation. Le calcul se fera d’abord avec les ventilo-convecteurs seuls puis, dans un deuxième temps (notamment si le taux de brassage est insuffisant), avec l’ajout de destratificateurs d’air qui viendront compléter le taux de brassage afin d’amener le minimum d’homogénéité nécessaire. Le taux de brassage minimum est variable selon le type de bâtiment et l’utilisation. Il contribue à la fois au confort mais aussi aux économies d’énergie.
Chauffage seul ou climatisation réversible
Une des premières questions à se poser est de savoir si le besoin au niveau du local se limite au chauffage ou s’il inclue également le rafraichissement. Dans ce cas il conviendra de sélectionner la gamme d’appareils spécifiques eau chaude/eau froide destinés au rafraichissement. Ces appareils sont raccordés à un groupe d’eau glacée. Ils disposent d’un bac à condensat et ils peuvent fonctionner en soufflage vertical (grâce à un bac de condensat vertical et horizontal sur nos unités ou une pompe de relevage). D’un prix plus élevé, les appareils mixtes permettent cependant d’être raccordés à un système réversible pour une double utilisation. Une régulation spécifique est disponible pour ce type de produit.
Alimentation électrique monophasé
Les ventilo-convecteurs EXELTEC sont disponibles en version alimentation 230V Monophasé. Selon leur caractéristique électrique ils seront disponibles avec 3 ou 5 vitesses de ventilation, ou une ventilation modulante via une régulation spécifique.
Esthétique et finition soignées
Les unités terminales hydrauliques Exeltec sont proposés avec un habillage constitué d’un panneau en tôle d’acier laquée, flasques latérales, grille de soufflage (orientable à 180°) et grille de reprise d’air en ABS. D’un encombrement réduit ils répondront aux besoins des locaux industriels comme des locaux tertiaires où l’esthétique et les exigences d’intégration dans le local (mur ou plafond) seront très importantes. Ils sont proposés à la livraison dans un emballage soigné.

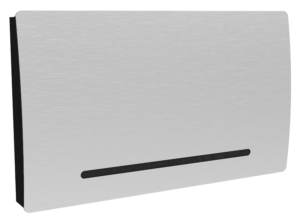

La gamme ART-U au design personnalisable avec une épaisseur de seulement 10cm permet l’intégration dans tous les espaces. La finition aluminium gris, noir, blanc ou rouge en fait un modèle incontournable pour les projets de bâtiments neufs (hôtel, restaurant, cabinet médical, banque, bureau) ou des projets de rénovation (bureau, écoles, musée). C’est une solution discrète et économique pour chauffer ou refroidir les espaces.
Ventilo-convecteur eau glacée
Exeltec propose plusieurs gammes de ventilo-convecteurs eau chaude (2 tubes) ou eau chaude/eau froide (4 tubes) mais également du 2 tubes 2 fils ou 4 tubes 2 fils (avec une résistance électrique complémentaire pour le chauffage en hiver). Ces unités terminales hydrauliques peuvent répondre à des besoins classiques de chauffage et rafraichissement de locaux industriels (gamme VX et XT) ou de locaux tertiaires comme des bureaux, hôtels, magasins, surfaces de ventes (gamme VX, KX ou ART-U). Ils sont également fréquemment utilisés en rafraichissement de surfaces commerciales, des bâtiments culturels, des espaces publics.
Ventilo-convecteur prix: n’hésitez pas à nous consulter pour tous vos besoins.
Ventilo-convecteur occasion: notre service technique se tient à votre disposition pour vous coter les pièces détachées de vos modèles existants et assurer leur suivi en SAV.
Pour tout complément d’information, n’hésitez pas à consulter nos Responsables Produits via info@exeltec.fr ou au 04 78 82 01 01. Ces derniers pourront également vous mettre en relation en vue d’un rendez-vous avec le Technico-Commercial de votre secteur.
